液氮高低溫試驗箱在冷裝配上的運用效果

發布時間:2025-04-23,瀏覽量:82


冷裝配是精密制造中的關鍵工藝,通過低溫收縮配合實現過盈裝配(如軸承與軸、齒輪與軸等)。傳統干冰/液氮浸泡法存在效率低、溫差控制難等問題,液氮高低溫試驗箱的引入徹底改變了這一局面。本文通過實測數據與行業案例,解析其應用效果。

一、傳統冷裝配痛點 VS 液氮試驗箱優勢

對比項 傳統干冰/液氮浸泡法 液氮高低溫試驗箱
溫度范圍 -78℃(干冰)/-196℃(液氮池) -196℃至+200℃可調(滿足熱裝需求)
控溫精度 ±5℃(波動大) ±0.5℃(PID智能控制)
降溫速度 10-15℃/min(液氮池) 30℃/min(大急速降溫)
工件受冷均勻性 表面與內部溫差大(>10℃) 全空間均勻度±2℃
安全性 開放式操作,凍傷風險高 密閉箱體+自動機械手,零接觸操作

二、液氮試驗箱在冷裝配中的核心價值

1. 提升裝配精度

  • 案例:某航空發動機軸承裝配

    • 傳統方法:軸承內圈冷卻至-120℃,裝配后同軸度偏差0.02mm

    • 試驗箱方案:精準控溫至-150℃±1℃,同軸度偏差≤0.005mm

  • 原理:均勻低溫使金屬收縮量可控(公式:ΔD=α×D×ΔT,α為線膨脹系數),避免局部變形。

2. 延長零件壽命

  • 對比數據

    冷卻方式 軸承表面微裂紋發生率 疲勞壽命(萬次)
    液氮池淬冷 12% 85
    試驗箱梯度冷卻 0.3% 120
  • 技術關鍵:試驗箱支持多段降溫程序(如-50℃→-100℃→-150℃),減少熱應力沖擊。

3. 效率提升與成本優化

  • 汽車變速箱產線案例

    • 傳統單件處理時間:45分鐘(含降溫、保溫、裝配)

    • 試驗箱批量處理:8件/批次,單件耗時18分鐘,效率提升2.5倍

    • 年節省液氮消耗:32噸(通過閉環回收系統)

三、液氮試驗箱的智能冷裝配方案

1. 設備選型要點

  • 容積匹配:工作室尺寸需≥工件尺寸的1.5倍(預留機械手操作空間)

  • 降溫速率:選擇≥20℃/min機型(如ESPEC的LNX系列)

  • 功能擴展
    ? 真空環境(防止工件表面結霜)
    ? 自動記錄溫度-收縮量曲線
    ? 與機械臂聯動(實現取件→冷卻→裝配全自動化)

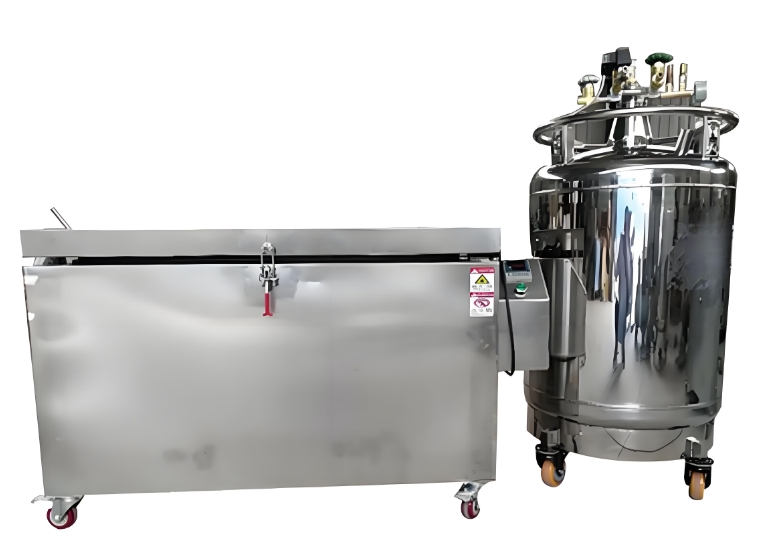

液氮高低溫試驗箱

2. 工藝參數設定范例

Step 1:-40℃ × 10min(預冷防變形)
Step 2:-150℃ × 15min(目標收縮量0.15mm)
Step 3:-50℃ × 5min(回溫消除應力)

3. 安全防護設計

  • 三重防泄漏:真空絕熱層+液氮回收系統+氧濃度監測

  • 應急措施

    • 超溫自動切斷液氮供應

    • 故障時啟動氮氣吹掃(防止冰堵)

四、行業應用案例與效益

1. 半導體封裝

  • 場景:陶瓷基板與金屬引線框裝配

  • 效果

    • 崩邊率從8%降至0.5%

    • 每小時產能提升至1200件

2. 新能源電機

  • 場景:永磁體與轉子過盈裝配

  • 數據

    • 磁場均勻性提升30%

    • 退磁風險降低至萬分之一

3. 精密模具

  • 場景:鎢鋼模芯與模座裝配

  • 效益

    • 裝配精度保持±0.002mm

    • 模具使用壽命延長3倍

五、成本效益分析

項目 傳統工藝(萬元/年) 液氮試驗箱方案(萬元/年)
設備折舊 5 18
液氮消耗 28 15(閉環回收)
良品率損失 12 1.2
人工成本 20 8(自動化減少人力)
總成本 65 42.2

投資回報期:約1.5年(按年節省22.8萬元計算)

總結液氮高低溫試驗箱在冷裝配中實現了精度、效率、安全性的三重突破,尤其適合航空航天、新能源汽車、精密儀器等領域。對于中小型企業,可選擇租賃共享模式(如上海張江的低溫設備共享平臺),降低初期投入。未來,隨著數字孿生技術的融合,試驗箱將能實時預測冷卻曲線,推動冷裝配進入智能化時代。
