液氮在航空航天領域中的應用極為廣泛，特別是在低溫測試環節，液氮被用來模擬航天器和材料在極低溫環境下的工作狀態。為了保證測試的連續性和高效性，液氮自動補給系統成為了不可或缺的關鍵技術。這種系統通過精確的控制和高效的能量利用，不僅能夠確保液氮的實時補充，還能夠有效降低能量消耗，提高航天器和材料的低溫測試效率。在這個過程中，節能型液氮自動補給系統的實施，進一步推動了低溫測試技術的發展，為航空航天領域提供了強有力的支持。
液氮自動補給系統的工作原理與結構

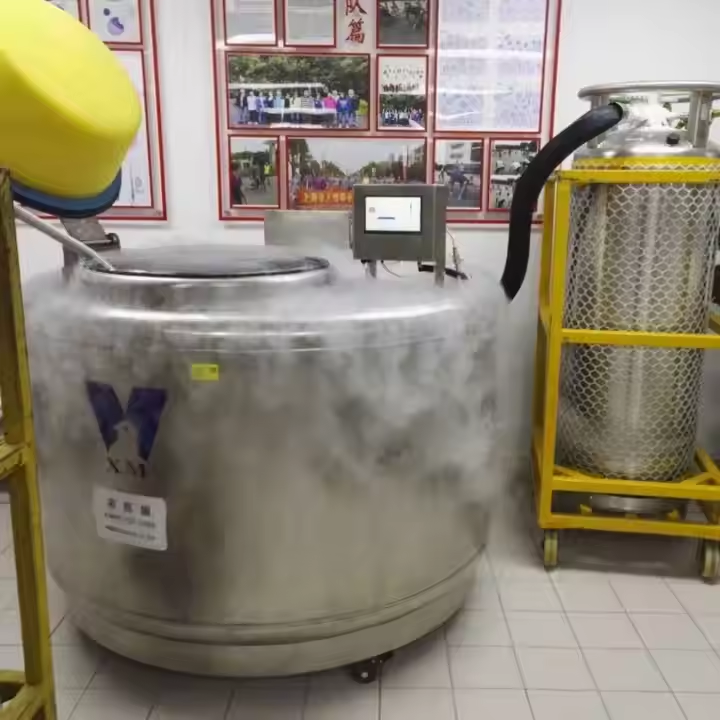

液氮自動補給系統主要由多個組件組成，包括液氮儲罐、補給泵、溫度與壓力傳感器以及自動控制系統。液氮儲罐是系統的核心部件，負責存儲液氮，并通過管道連接到測試設備中。補給泵則是實現液氮流動的關鍵裝置，它能夠?qū)⒁旱獜膬拗刑崛〔⑤斔偷叫枰a充的設備。為了確保液氮供應的連續性，系統中還需要設置溫度和壓力傳感器，這些傳感器會實時監測液氮的狀態，并反饋給控制系統。
在實際應用中，液氮補給系統需要根據測試過程中的液氮消耗情況，自動調節補給速度。一般來說，液氮的消耗量與設備的熱負荷和環境溫度密切相關。例如，在某些高性能的測試中，液氮的消耗速度可能達到每小時50升以上，而在較為常規的測試中，消耗量可能為20-30升每小時。為了實現節能和高效的液氮補給，系統需具備以下幾個關鍵技術要點。
節能型技術措施
液氮補給系統的節能性主要體現在其液氮供應過程中的能源效率提升上。節能型液氮補給系統通常采用以下幾個技術措施：
1. 低功耗泵浦技術
在補給泵的選擇上，節能型系統通常采用低功耗、長壽命的泵浦設備。這些泵浦能夠在較低的功率消耗下穩定工作，從而減少整體系統的能耗。例如，采用電動驅動的泵浦，功率消耗可控制在1-2千瓦之間，較傳統的氣動泵減少了20%-30%的能耗。
2. 液氮回收與循環利用
在一些高溫差測試中，液氮在實驗過程中往往會被快速蒸發，造成資源浪費。節能型液氮補給系統通過回收蒸發后的氣氮，并將其壓縮后重新液化，形成一個封閉循環系統。這不僅減少了液氮的浪費，同時也降低了液氮的購買和運輸成本。在這一過程中，回收系統能夠回收蒸發氣氮并通過液氮冷凝器將其重新液化，液氮回收率可達到70%-80%。
3. 智能化溫控管理
精確的溫控管理能夠有效減少液氮的過度消耗。在自動補給系統中，溫度傳感器與自動控制系統密切配合，實時監控測試設備的溫度變化，并精確調節液氮的供應量。例如，當測試溫度接近目標溫度時，系統能夠自動減小液氮供應量，避免因過量供應導致的能源浪費。此外，溫控管理系統的響應速度快，能夠在幾秒鐘內完成溫度調整，確保測試環境的穩定性和節能效果。
自動控制系統的優化
液氮自動補給系統的高效運作離不開先進的自動控制系統。該系統通過集成多種傳感器數據，實時監控液氮的使用情況，并根據實時數據調整補給策略?？刂葡到y(tǒng)一般采用PLC(可編程邏輯控制器)與SCADA(數據采集與監視控制系統)相結合的方式，進行精準的控制與數據監測。
在液氮自動補給系統中，PLC負責對液氮補給泵、傳感器以及其他設備的操作進行實時控制，而SCADA系統則負責數據收集和分析，通過圖形界面呈現當前液氮使用情況。SCADA系統的優勢在于能夠遠程監控整個系統的運行狀態，操作人員可以在遠程控制中心進行實時調節，保證補給系統始終處于運行狀態。
節能型液氮自動補給系統的應用案例
以某航空航天科研單位的低溫測試平臺為例，液氮自動補給系統成功應用于航天器材料的低溫性能測試。該單位的測試設備中，液氮消耗量通常達到30升每小時，在高強度測試過程中，液氮的消耗可達到50升每小時。通過引入節能型液氮自動補給系統，該單位不僅實現了液氮的自動化補充，還通過優化泵浦、回收系統和溫控系統的配置，實現了整體系統能效的提升。在實際應用中，該系統的液氮回收率達到了75%，功率消耗降低了25%。這一成效對于該單位的成本控制和測試效率提升起到了積極作用。
通過這些節能型技術的應用，液氮的使用效率得到了顯著提升，同時也為航天器低溫測試提供了穩定的保障。隨著液氮補給技術的不斷發展和完善，未來航空航天領域的低溫測試將更加高效、環保，同時對液氮的需求也將得到更為精確和智能的滿足。
